GB4323-84弹性套柱销联轴器(TL型)

本联轴器已列为国家标准GB4323-84适用于联接两同轴线的传动轴系:具有一定补偿两轴相对偏移和一般减震性能、工作温度为-20~+70℃,传递公称扭矩为6.31~16000N.m。

弹性套柱销联轴器,具有减震、耐磨等性能,结构合理,维修方便,零件数量少,适用性强等特点。可用于正反转变化多、变载荷、起动频繁的高速转动。多年来,已被各种机械联接所采用。轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。轴孔和键槽按国家标准GB3852-83《联轴器轴孔和键槽形式及尺寸》的规定加工。

半联轴器采用精密铸造,铸铁HT20-40、铸钢ZG35Ⅱ。轴孔和键槽采用拉制成型。弹性套采用合成橡胶、聚胺脂橡胶制成。

本标准联轴器,已批量生产。保证质量,价格合理,供用户广泛采用。并可根据用户需要接受非标准订货。

GB4323-84弹性套柱销联轴器(TL型)

型号 公称扭矩

Tn (N.M)

许用转速n (r/min) 轴孔直径d1 d2 dz 轴孔长度 D A S 质量 m

Kg

转动惯量I

(Kg.m2)


Y型 J、J1、Z型
L L1 L
TL1 6.3 6600 8800 9 9 20 14 71 18 3 1.16 0.0004
10  11 10  11 25 17
12 12  14 32 20
TL2 16 5500 7600 12  14 12  14 42 1.64 0.001
16 16 18 19 42 30 80
TL3 31.5 4700 6300 16 18 19 16 18 19 42 30 42 35 4 1.9 0.002
20 20  22 52 38 52 95
TL4 63 4200 5700 20 22 24 20 22 24 106 2.3 0.004
  25  28 62 44 62
TL5 125 3600 4600 25  28 25  28 62 44 62 130 45 5 8.36 0.011
30  32 30 32 35 82 60 82
TL6 250 3300 3800 32 35 38 32 35 38
40 40  42 112 84 112 160 10.36 0.026
TL7 500 2800 3600 40  42 40  42
45 45  48
TL8 710 2400 3000 45 48 50 45 48 50 190 15.6 0.06
55 55  56
224 65 6 25.4 0.13
  60  63 142 107 142
TL9 1000 2100 2850 50 55 56 50 55 56 112 84 112 250 65 30.9 0.20
60  63 60 63 65 142 107 142
  70  71
TL10 2000 1700 2300 63 65 70 63 65 70 315 80 8 65.9 0.64
71  75 71  75
80  85 80  85 172 132 172
  90  95
TL11 4000 1350 1800 80 85 90 95 80 85 90 95 400 100 10 122.6 2.06
100  110 100  110 212 167 212
TL12 8000 1100 1450 100  110 100  110 475 130 12 218.4 5.00
120  125 120  125
  130 252 202 252
TL13 16000 800 1150 120  125 120  125 212 167 212 600 180 14 425.8 16.00
130 140 150 130 140 150 252 202 252
160 160  170 302 242 302

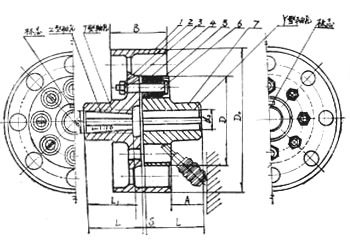

TLL型带制动轮弹性套柱销联轴器

TLL1











TLL型带制动轮弹性套柱销联轴器

型号 公称扭矩

Tn (N.M)

许用转速n

(min-1)

轴孔直径

d1 dz

轴孔长度 D0 D B A S 质量 m

Kg

转动

惯量I

(Kg.m2 )

Y型 J、J1、Z型
L L1 L
TLL1 125 3800 25 28 62 44 62 200 130 85 45 5 8.3 0.05
30 32 35 82 60 82
TLL2 250 3000 32 35 38 250 160 105 5 15.3 0.15
40 42 112 84 112
TLL3 500 2400 40 42 45 315 190 132 6 30.0 0.45
48
TLL4 710 45 48 50 55 56 224 65 39.6 0.50
60 63 142 107 142
TLL5 1000 2400 50 55 56 112 84 112 315 250 168 65 6 47.0 1.26
60 63 65 142 107 142
70
TLL6 2000 1900 63 65 70 400 315 80 8 92.6 1.63
71 75
80 85 90 172 132 172
95
TLL7 4000 1500 80 85 90 500 400 210 100 10 127.3 4.04
95
100 110 212 167 212
TLL8 8000 1200 100 110 120 630 475 265 130 12 304.3 15.00
125
130 252 202 252
TLL9 16000 1000 120 125 212 167 212 710 600 298 180 14 576.8 33.00
130 140 150 252 202 252
160 170 302 242 302
