国家机械工业委员会重型机械局企业标准

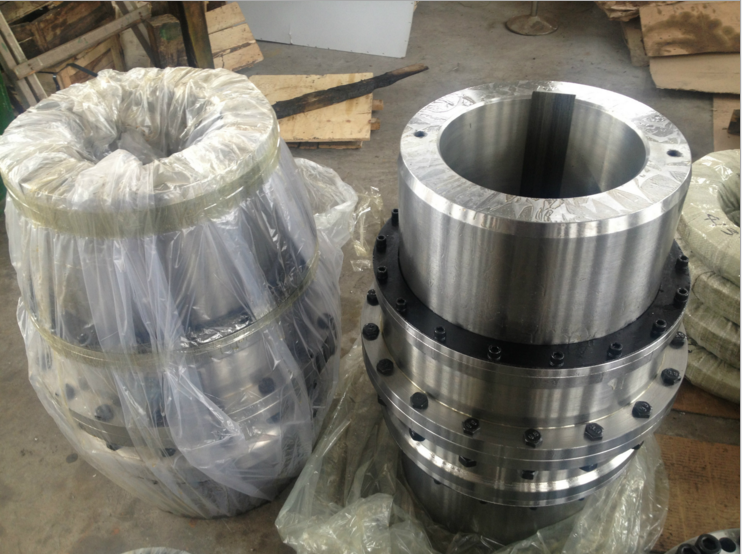

GIICL4378-86型鼓形齿式联轴器
本标准所规定的GIICL型鼓形齿式联轴器，适用于联接两水平同轴线传动轴系。传递公称扭矩为355-4000000N.m。
一：型式、基本参数和主要尺寸：
1.1 GIICL型鼓形式联轴器型式、基本参数和主要尺寸应符合图、表的规定。
1.2 GIICL型鼓形齿式联轴器的标记应任命GB3852-83《联轴器轴孔和键槽型式及尺寸》的规定。
二：技术条件见JB/ZQ4382-86《齿式联轴器技术条件》。
三：选用及计算见JB/ZQ4381-86《齿式联轴器的选用及计算》工况系数见JB/ZQ4383-86《联轴器的载荷分类及工作情况。
| GIICL鼓形齿式联轴器基本参数和主要尺寸： | ||||||||
|
型号
|
公称扭矩
|
轴孔直径
|
轴孔长度
|
D
|
H
|
A
|
C
|
质量
kg |
|
Y,J1
|
||||||||
|
d1,d2
|
L
|
|||||||
|
GIICL1
|
355
|
14-35
|
38-82
|
103
|
2
|
36
|
8
|
3.1
|
|
GIICL2
|
630
|
16-45
|
38-112
|
115
|
2
|
42
|
8
|
5.1
|
|
GIICL3
|
1000
|
22-56
|
38-112
|
127
|
2
|
44
|
8
|
7.0
|
|
GIICL4
|
1600
|
38-65
|
60-142
|
149
|
2
|
49
|
8
|
12.2
|
|
GIICL5
|
2800
|
40-75
|
84-142
|
167
|
2.5
|
55
|
10
|
18.0
|
|
GIICL6
|
4500
|
45-90
|
84-172
|
187
|
2.5
|
56
|
10
|
26.5
|
|
GIICL7
|
6300
|
50-105
|
84-212
|
204
|
3.5
|
60
|
10
|
39.2
|
|
GIICL8
|
9000
|
55-115
|
84-212
|
230
|
3
|
67
|
12
|
49.7
|
|
GIICL9
|
14000
|
60-135
|
107-252
|
256
|
3
|
69
|
12
|
79.6
|
|
GIICL10
|
20000
|
65-150
|
107-252
|
284
|
3.5
|
78
|
14
|
101
|
|
GIICL11
|
31500
|
70-175
|
107-302
|
325
|
3.5
|
81
|
14
|
161
|
|
GIICL12
|
45000
|
75-200
|
107-352
|
362
|
4
|
89
|
16
|
213
|
|
GIICL13
|
63000
|
150-225
|
202-352
|
412
|
4.5
|
98
|
18
|
315
|
|
GIICL14
|
100000
|
170-250
|
242-410
|
462
|
5.5
|
172
|
22
|
476
|
|
GIICL15
|
160000
|
190-285
|
282-470
|
512
|
5.5
|
182
|
22
|
696
|
|
GIICL16
|
224000
|
220-320
|
282-470
|
580
|
7
|
209
|
28
|
913
|
|
GIICL17
|
315000
|
250-365
|
330-550
|
644
|
7
|
198
|
28
|
1322
|
|
GIICL18
|
450000
|
280-400
|
380-650
|
726
|
8
|
272
|
28
|
1948
|
|
GIICL19
|
630000
|
300-470
|
380-650
|
818
|
8
|
232
|
32
|
3026
|
|
GIICL20
|
900000
|
360-540
|
450-800
|
928
|
10.5
|
247
|
32
|
3984
|
|
GIICL21
|
1250000
|
400-600
|
540-800
|
1022
|
11.5
|
255
|
40
|
4977
|
|
GIICL22
|
1600000
|
450-680
|
540-800
|
1134
|
13
|
262
|
40
|
7738
|
|
GIICL23
|
2240000
|
500-770
|
680-800
|
1282
|
14.5
|
299
|
50
|
10783
|
|
GIICL24
|
3150000
|
560-880
|
680-900
|
1428
|
16.5
|
317
|
50
|
15015
|
|
GIICL25
|
400000
|
670-1040
|
900-1000
|
1644
|
19
|
325
|
50
|
24080
|
|
注：轴孔直径与长度可按本表中的尺寸范围内的任何尺寸选取。
|
||||||||
