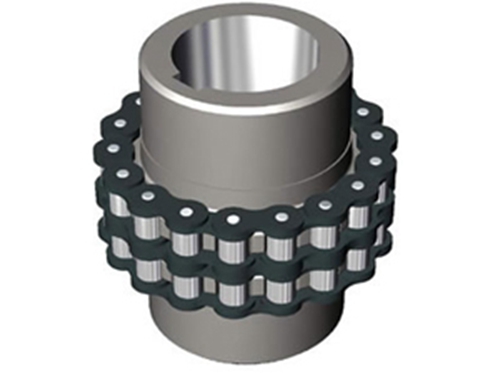

滚子链联轴器
本联轴器已列为国家标准GB6069-85，适用于各种机械联接两同轴线的传动轴，通常用于起动频繁的高低速传动。工作温度为-40~+120°C；传递公称扭矩为40~25000N.m。
滚子链条联条联轴器，具有结构简单，装拆容易；尺寸紧凑，工作可靠效率高，寿命长，适用各种工作环境，维修方便，成本低廉等特点。
轴孔型式有园柱型(Y)，园锥型(Z)和短园柱型(J)，轴孔和键槽按国家标准GB3852-38《联轴器轴孔和键槽型式及尺寸》的规格加工。 半联轴器采用精密铸造，铸钢ZG35II，轴孔键槽采用拉制成型。链条均采用符合国家标准名牌工厂的优质产品配套。
| GL型滚子链联轴器基本参数入主要尺寸： | ||||||||||
|
型号
|
公称扭矩
Tn N.m |
轴孔直径
|
轴孔长度
|
链号
|
节距
P |
齿数
Z |
D
|
S
|
质量
kg |
|
|
Y
|
J1
|
|||||||||
|
d1,d2
|
L,L1
|
|||||||||
|
GL1
|
40
|
16-20
|
42-52
|
38
|
06B
|
9.525
|
14
|
51.06
|
4.9
|
0.4
|
|
GL2
|
63
|
19-24
|
42-52
|
38
|
06B
|
9.525
|
16
|
57.08
|
4.9
|
0.7
|
|
GL3
|
100
|
20-25
|
52-62
|
38-44
|
08B
|
12.7
|
14
|
68.88
|
6.7
|
1.1
|
|
GL4
|
160
|
24-32
|
52-82
|
44-60
|
08B
|
12.7
|
16
|
76.91
|
6.7
|
1.8
|
|
GL5
|
250
|
28-40
|
62-112
|
60-84
|
10A
|
15.875
|
16
|
94.46
|
9.2
|
3.2
|
|
GL6
|
400
|
32-50
|
82-112
|
60-84
|
10A
|
15.875
|
20
|
116.57
|
9.2
|
5.0
|
|
GL7
|
630
|
40-60
|
112-142
|
84-107
|
12A
|
19.05
|
18
|
127.78
|
10.
|
7.4
|
|
GL8
|
1000
|
45-70
|
112-142
|
84-107
|
16A
|
25.4
|
16
|
154.33
|
14.3
|
11.1
|
|
GL9
|
1600
|
50-80
|
112-172
|
84-132
|
16A
|
25.4
|
20
|
186.5
|
14.3
|
20.0
|
|
GL10
|
2500
|
60-90
|
142-172
|
107-132
|
20A
|
31.75
|
18
|
213.02
|
17.8
|
26.1
|
|
GL11
|
4000
|
75-100
|
142-212
|
107-167
|
24A
|
38.1
|
16
|
231.49
|
21.5
|
39.2
|
|
GL12
|
6300
|
85-120
|
172-212
|
132-167
|
28A
|
44.45
|
16
|
270.08
|
24.9
|
59.4
|
|
GL13
|
10000
|
100-140
|
212-252
|
167-202
|
32A
|
50.8
|
18
|
340.8
|
28.6
|
86.5
|
|
GL14
|
16000
|
120-160
|
212-302
|
167-242
|
32A
|
50.8
|
22
|
405.22
|
28.6
|
150.8
|
|
GL15
|
25000
|
140-190
|
252-352
|
202-282
|
40A
|
63.5
|
20
|
466.25
|
35.6
|
234.4
|
| 注：轴孔直径与长度可按本表中的尺寸范围内的任何尺寸选取。 | ||||||||||
