GB5015-85弹性柱销齿式联轴器

国标与部标 02/27/2013 15:01 547

适用于连接两同轴线的传动轴系；具有补偿两轴相对偏移和一般减振性能，可部分代替齿式联轴器，工作温度为-20～+70℃。不适用于对减振效果要求很高和对噪声需要严加控制的部位。

GB5015-85弹性柱销齿式联轴器

型号 公称扭矩Tn(N.m) 许用转速[n]r/min 轴孔直径d1 d2 轴孔配合长度 D B 转动惯量Kg.m2 质量m Kg
Y型 J1型
L L1
ZL1 100 4000 12 14 32 27 76 42 0.0004 0.80
16 18 42 30
19
20 22 52 38
24
ZL2 250 4000 16 18 42 30 92 50 0.003 3.23
19
20 22 52 38
24
25 28 62 44
30 32 82 60
ZL3 630 4000 25 28 62 44 118 69 0.011 6.57
30 32 82 60
35 38
40 42 112 84
ZL4 1600 4000 40 42 112 84 158 89 0.046 14.8
45 48
50 55
56
60 142 107
ZL5 4000 4000 50 55 112 84 192 89 0.114 24.8
56
60 63 142 107
65 70
71 75
80 172 132
ZL6 6300 3300 60 63 142 107 230 111 0.28 42.5
70 71
75
80 85 172 132
90 95
ZL7 10000 2900 70 71 142 107 260 113 0.56 66.3
75
80 85 172 132
90 95
100 110 212 167
ZL8 16000 2500 80 85 172 132 300 136 1.21 107.3
90 95
100 110 212 167
120
125 130 252 202
ZL9 25000 2300 90 95 172 132 335 146 1.98 140.9
100 110 212 167
120
125 252 202

ZL10 31500 2100 130 140 212 167 355 151 2.85 180.9
150
100 110 252 202
120
125 302 242
130 140 150
ZL11 40000 2000 160 170 212 167 380 170 3.9 219.3

110 120 252 202
125
130 140 150 302 242
160 170 180
ZL12 63000 1700 130 140 252 202 445 183 9.2 371.4
150
160 170 302 242
180
190 200 352 282
ZL13 100000 1500 150 252 202 515 218 15.6 470
160 170 302 242
180
190 200 352 282
220
240 410 330
ZL14 125000 1400 170 180 320 242 560 218 27.8 708
190 200 352 282
220
240 250 410 330
260
ZL15 160000 1300 190 200 352 285 590 238 33.4 768
220
240 250 410 330
260
280 300 470 380
ZL16 250000 1000 220 352 282 695 262 69.9 1169
240 250 410 330
260
280 300 470 380
320
340 550 450
ZL17 315000 950 240 250 410 330 768 282 122.7 1664
260
280 300 470 380
320
340 360 550 450
380
ZL18 400000 850 250 260 410 330 860 300 202.7 2193
280 300 470 380
320
340 360 550 450
380
400 420 650 540
ZL19 630000 750 280 300 470 380 970 320 341.2 2901
320
340 360 550 450
380
400 420 650 540
440 450
ZL20 1000000 650 320 470 380 1156 351 710 4251
340 360 550 450
380
400 420 650 540
440 450
460 480
500
ZL21 1600000 530 380 550 450 1440 355 1948 7514
400 420 650 540
440 450
460 480
500
530 560 800 680
600 630
ZL22 2000000 500 420 440 650 540 1520 396 2931 10148
450 460
480 500
530 560 800 680
600 630
670 710 900 780
750
ZL23 2500000 460 480 500 650 540 1638 430 4379 13026
530 560 800 680
600 630
670 710 900 780
750
800 850 1000 880

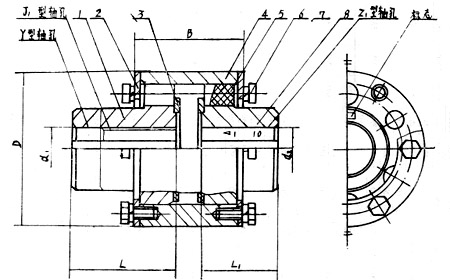

ZLD型圆锥形轴孔弹性柱销齿式联轴器

ZLD

型号 公称扭矩Tn(N.m) 许用转速[n]r/min 轴孔直径d1 d2 轴孔配合长度 D B 转动惯量Kg.m2 质量m Kg
Y型 J1型
L L1
ZLD1 100 4000 12 14 32 20 76 52 0.0007 0.73
16 18 42 30
19
54
20 22 52 38
24
ZLD2 250 4000 16 18 42 30 92 60 0.004 3.9
19
62
20 22 52 38
24 66
25 28 62 44
70
30 32 82 60
ZLD3 630 4000 25 28 62 44 118 85 0.015 8.6
30 32 82 60
88
35 38
95
40 42 112 84
ZLD4 1600 4000 40 42 112 84 158 115 0.057 18.1
45 48
50 55
122
56
60 142 107
ZLD5 4000 4000 50 55 112 84 192 115 0.14 29.2
56
60 63 142 107 122
65 70
71 75 127
80 172 132
ZLD6 6300 3300 60 63 142 107 230 144 0.31 47.2
70 71
75
149
80 85 172 132
90 95
ZLD7 10000 2900 70 71 142 107 260 146 0.62 73
75
151
80 85 172 132
90 95
156
100 110 212 167
ZLD8 16000 2500 80 85 172 132 300 167 1.29 115
90 95
172
100 110 212 167
120 125
177
130 252 202
ZLD9 25000 2300 90 95 172 132 335 187 2.1 151
100 110 212 167
192
120 125
130 140 252 202
197
 150
ZLD10 31500 2100 100 110 212 167 355 194 3.1 196
120 125
130 140 252 202 199
150
160 302 242 209
170
ZLD11 40000 2000 110 120 212 167 380 214 4.3 237
125
130 140 252 202 219
150
160 170 302 242 229
 180
ZLD12 63000 1700 130 140 252 202 445 231 9.9 399
150
241
160 170 302 242
180
251
190 200 352 282
ZLD13 100000 1500 150 252 202 515 262 16.6 502
160 170 302 242
180 272
190 200 352 282
220 282

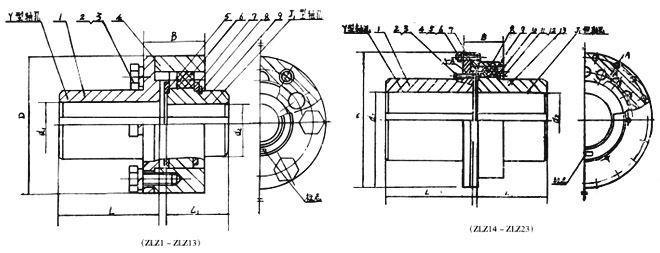

 ZLZ型接中间轴弹性柱销齿式联轴器

ZLZ

型号 公称扭矩Tn(N.m) 许用转速[n]r/min 轴孔直径 轴孔配合长度 D B 转动惯量Kg.m2 质量m Kg
Y型 J1型
d1 d2 L L1
ZLZ1 100 4000 12 14 12 14 32 27 84 38 0.0013 1.5
16 18 19 16 18 19 42 30
20 22 24 20 22 24 52 38
25 28   62 44
ZLZ2 250 4000 16 18 19 16 18 19 42 30 98 42 0.0058 4.1
20 22 24 20 22 24 52 38
25 28 25 28 62 44
30 32 35 38 30 32 82
60
ZLZ3 630 4000 25 28 25 28 62 44 124 53 0.02 8
30 32 35 38 30 32 35 38 82 60
40 42 45 48 40 42
112 84
ZLZ4 1600 4000 40 42 45 48 50 55 56 40 42 45 48 50 55 56 112 84 166 73 0.08 21.2
60 63 65 70 60
142 107
ZLZ5 4000 3600 50 55 56 50 55 56 112 84 214 78 0.2 34.6
60 63 65 70 71 75 60 63 65 70 71 75 142 107
80 85 90 80 175 132
ZLZ6 6300 3200 60 63 65 70 71 75 60 63 65 70 71 75 142 107 240 89 0.35 48.9
80 85 90 95 80 85 90 95
172 132
ZLZ7 10000 2700 70 71 75 70 71 75 142 107 280 100 0.75 76.2
80 85 90 95 80 85 90 95 172 132
100 110 120 100 110 212 167
ZLZ8 16000 2300 80 85 90 95 80 85 90 95 175 132 330 113 1.60 119
100 110 120 125 100 110 120 125 212 167
130 130 252 202
ZLZ9 25000 2100 90 95 90 95 172 132 370 133 2.7 160
100 110 120 125 100 110 120 125 212 167
130 140 150 130 140 150
252 202
ZLZ10 31500 2000 100 110 120 125 100 110 120 125 212 167 384 133 3.8 208
130 140 150 130 140 150 252 202
160 170 160 170 302 242
ZLZ11 40000 1900 110 120 110 120 212 167 404 121 4.9 239
130 140 150 130 140 150 252 202
160 170 180 160 170 180
302 242
ZLZ12 63000 1600 130 140 150 130 140 150 252 202 480 165 11.1 385
160 170 180 160 170 180 302 242
190 200 190 200 352 282
ZLZ13 100000 1400 150 150 252 202 545 185 19.6 527
160 170 180 160 170 180 302 242
190 200 220 190 200 220 352 282
240 250 240 410 330
ZLZ14 125000 1200 170 180 170 180 302 242 648 186 36.2 689
190 200 220 190 200 220 352 282
240 250 260 240 250 260 410 330
ZLZ15 160000 1100 190 200 220 190 200 220 352 282 678 196 44.4 773
240 250 260 240 250 260 410 330
280 300 280 300
470 380
ZLZ16 250000 950 220 220 352 282 800 227 93.4 1168
240 250 260 240 250 260 410 330
280 300 320 280 300 320 470 380
340 340 550 450
ZLZ17 315000 880 240 250 260 240 250 260 410 330 876 244 160 1671
280 300 320 280 300 320 470 380
340 360 380 340 360 380
550 450
ZLZ18 400000 780 250 260 250 260 410 330 980 251 282 2352
280 300 320 280 300 320 470 380
340 360 380 340 360 380 550 450
400 420 400 420 650 540
ZLZ19 630000 700 280 300 320 280 300 320 470 380 1100 274 438 2895
340 360 380 340 360 380 550 450
400 420 440 450 400 420 440 450 650 540
ZLZ20 1000000 580 320 320 470 380 1288 303 1024 4936
340 360 380 340 360 380 550 450
400 420 440 450 460 480 500 400 420 440 450 460 480 500 650 540
530 560 600   800 680
ZLZ21 1600000 480 380 380 550 450 1596 324 2400 7540
400 420 440 450 460 480 500 400 420 440 450 460 480 500 650 540
530 560 600 630 530 560 600 630 800 680
670 710   900 780
ZLZ22 2000000 450 420 440 450 460 480 500 420 440 450 460 480 500 650 540 1680 353 3552 10068
530 590 600 630 530 590 600 630 800 680
670 710 750 670 710 750 900 780
ZLZ23 2500000 420 450 560 600 450 560 600 650 540 1810 380 5334 13025
530 560 600 630 530 560 600 630 800 680
670 710 750 670 710 750 900 780
800 850 800 850 1000 880

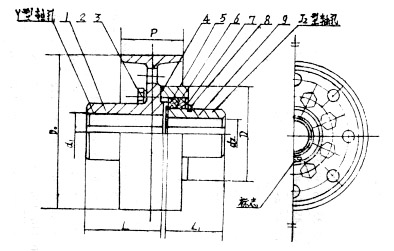

 ZLL型带制动轮弹性柱销齿式联轴器

ZLL

型号 公称扭矩
Tn(N.m)		 许用转速
[n]r/min		 轴孔直径 轴孔配合长度 D0 D B 转动惯量
Kg.m2		 质量m Kg
Y型 J1型
　d1 　d2 L L1
ZLL1 250 4000 16 18 19 16 18 19 42   　160 98 68 0.022 7
20 22 24 20 22 24 52 38
25 28 25 28 62 44
30 32 35 38 30 32   82   60
ZLL2 630 3800 25 28 25 28 62   　200 124 85 0.063 12.6
30 32 35 38 30 32 35 38 82 60
40 42 45 48 40 42 112 84
ZLL3 1600 3000 40 42 45 48 50 55 56 40 42 45 48 50 55 56 112 84 　250 166 105 0.24 30.4
60 63 65 70 　60 142 107
ZLL4 　4000 　　2400 50 55 56 50 55 56 112 84 　315 　214 132 　0.65 52.4
60 63 65 70 71 75 60 63 65 70 71 75 142 107
80 85 90 80 172 132
ZLL5 6300 1900 60 63 65 60 63 65 142 107 　400 240 168 1.03 81.3
70 71 75 70 71 75
80 85 90 95 80 85 90 95 172 132
ZLL6 10000 1500 70 71 75 70 71 75 142 107 　500 280 210 4.4 139.8
80 85 90 95 80 85 90 95 172 132
100 110 120 100 110 212 167
ZLL7 16000 1200 80 85 90 95 80 85 90 95 172 132 　630 330 265 12.8 257
100 110 120 125 100 110 120 125 212 167
130 130 252 202
ZLL8 25000 1050 90 95 90 95 172 132 　710 370 298 20.9 331
100 110 120 125 100 110 120 125 212 167
130 140 150 130 140 150 252 202
160 170 180   302 242
ZLL9 31500 950 100 110 120 125 100 110 120 125 212 167 　800 384 335 33.5 424
130 140 150 130 140 150 252 202
160 170 160 170 302 242
