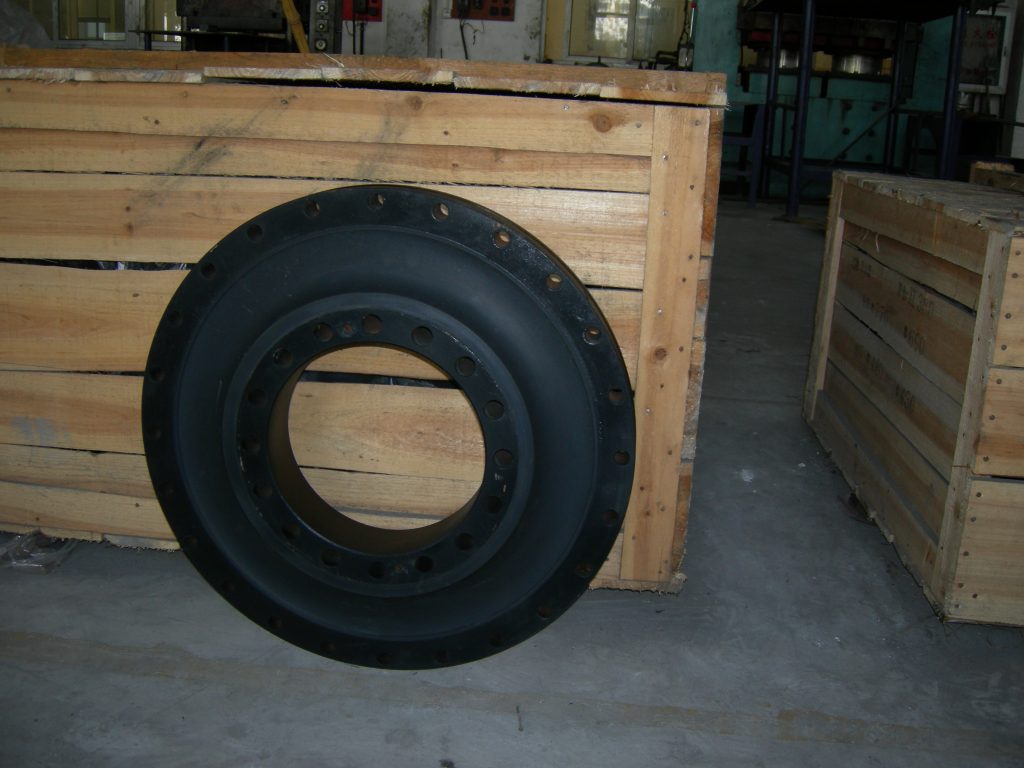

GNL系列钢片挠性联轴器

GNL系列钢片挠性联轴器

一、用途:

GNL系列钢片挠性联轴器可应用于所有需要连续传递功率的机械装置,
尤其适宜于那些不可避免会出现轴系不对中的装置,和具有热膨胀的装置,
如汽轮机、轮船、车类、水泵、风机、空气压缩机、液压机械、
石油钻井机、纺织机、印刷机等转动装置,在军工方面,可应用于舰船,坦克装甲车等装备。

二、特点:

1)适用于一定的轴向、径各和角度移位。
2)安装方便。
3)具有明显的减震作用。
4)可传递大扭距。
5)不怕温度和油的影响(可在180度到200度环境下工作)。
6)重量轻,尺寸小。
7)结构可靠、维护简易、没有磨损,不要润滑。
8)轴线移位时反力小。
9)许用转速高(特别适用于中、高速机组上应用)。
10) 扭转刚度较大。
11)结构简单,可适应不同装置需要。

三、结构与外型:

1)选定联轴器:
按Tnf1.f2<=Tkn关系,确定最小一档公称扭距Tkn所表示的联轴器型号,即为所选用的。

2)如选定的联轴器结构尺寸(法兰尺寸、轴径、轴伸尺寸)和中间套筒长度等不满足装置要求,
可选用再大一档型号联轴器或按用户要求进行非标准系列设计。

1、按下表(2)确定启动(制动、换向)系数。

表1
工作机
原动机
电动机、蒸汽机、燃气机组
4缸以上内燃机
1~3 缸内燃机
A
均匀负荷:离心泵、小型发电机、皮带、输送机、通风机、液体搅拌机等。
1.0
1.5
3.0
B
不均匀负荷:车床、轴流压气机、链式输送机、重型回转泵、锅炉给水泵、旋转式压缩机等。
1.5
2.0
4.5
C
不均匀负荷并有大扭距拨动:活塞泵、起吊装置、活塞式压缩机(四缸以上)、行车传动机、挖掘机、水泥搅拌机、滚床等。
2.0
2.5
4.5
D
具有很大加速质量冲击载荷:轧钢机传动装置、活塞式压缩机(1~3缸)、矿井鼓风机、重型吊车传动装置、掘煤机、剪床、冲床等。
3.0
3.5
5.0
